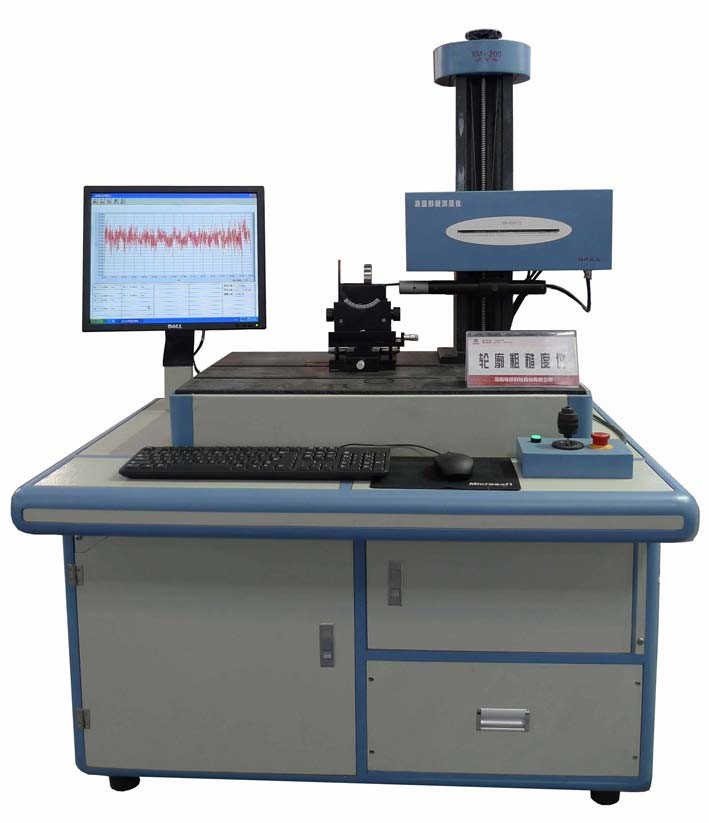

XM200 Bir Top Taşıma Kütlesi için Yüzey Profili Ölçme Aracı

  • XM200 Surface Profile Measuring Instrument For Mass Of A Ball Bearing
Menşe yeri Henan, Çin
Marka adı CAEC
Model numarası XM200
Min sipariş miktarı Bir set
Fiyat USD1-200 for one set
Ambalaj bilgileri İhracat için standart paket
Teslim süresi 1-7 gün
Yetenek temini Ayda 100 takım

Contact me for free samples and coupons.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
Ürün ayrıntıları
Vurgulamak

XM200 Yüzey Profili Ölçme Aracı

,

Taşıma yüzey profili ölçüm cihazı

,

Top rulmanının kütlesi için ölçüm aleti
Mesaj bırakın
Ürün Açıklaması

XM200 yüzey profili ölçüm cihazı



XM200 yüzey profili ölçüm cihazının ürün tanımı:

Yüzey profili ölçüm cihazının ölçüm parametreleri: kontur, dalgalıklık ve kabalık ve GB3505'te belirtilen diğer mikroskobik topografik parametreler; kontur yarıçapı, çift oluk,çamfer, konveksite, kilit yüksekliği, küresel taban ve diğer boyut parametreleri.
Yüzey profillerinin ölçüm nesneleri: halka oluk, rulo bar ve küresel taban, çelik topun yarıçapı ve kabalığı.



¢UygulamanınXM200 yüzey profili ölçüm cihazı:Düzleme atölyesinin denetim odasında ekipman durumunu test etmek ve bakım yapmak; Ölçme odasında çeşitli şekiller ve boyutların ölçümü.



XM200 yüzey profili ölçüm cihazının özellikleri:



1Bağımsız mülkiyet hakları: sensörler, rehber raylar, ölçüm ve kontrol devreleri ve analiz yazılımı için temel teknoloji.
2Geniş bir yelpazede:
X yönü hareket aralığı 200 mm, çözünürlüğü 0,5 μm;
Z yönünde hareket aralığı > 400 mm, tam konumlandırma ile.
3Yüksek hassasiyet: kabalık 2% + 4μm; Kontür yarıçapı 0.02% - 0.1%;
Rehber rayın düzlüğü: 0.3μm/50mm
Kabalık ucu: 2 μm yarıçaplı 60° koni;
4Tam parametreler: GB3505'te belirtilen tüm mikrostrüktür parametreleri; rulman endüstrisinde gerekli çeşitli kontur boyut parametreleri.

5Otomatik seçim: Çelik top, oluk, çift oluk, rulo ve diğer şekiller nominal boyut ve nominal uzunluk girdikten sonra otomatik olarak seçebilir,Bu, ölçüm verimliliğini ve çok parçalı ölçümlerin tutarlılığını artırabilir..



¢ŞerefXM200 yüzey profili ölçüm cihazı:

Aralık 2008'de, Mekanik endüstri bilim ve teknoloji ilerleme ödülü için ikinci ödülü kazandık ve üç ulusal buluş patentine ve görünüm patentine sahiptik.



“Specifications” (Specificasyonlar)- Ne?XM200 yüzey profili ölçüm cihazı:

Ürün Açıklama Ürün Açıklama
X yönünde hareket   Z yönünde hareket
Rehber ray tipi Yüksek hassasiyetli kaydırma kılavuzu Rehber ray tipi Yüksek hassasiyetli kaydırma kılavuzu
Hareket uzunluğu

XM200 tipi: 200mm

XM100 tipi: 100mm

 Hareket uzunluğu

XM200 tipi: 400mm

XM100 tipi: 200mm
Doğrusal doğruluk 0.5μm/100mm Ölçüm modu XM200 tipi için kodlayıcı
Ölçüm modu Izgara sayımı
Kontür şekli ölçümü   Bileşenler
Sensör tipi

Yüksek hassasiyetli diferansiyel

İndüktans türü

Üç boyutlu ayarlama

Tablo

 XOY, XOZ, Y yönü ayarlama; Üst pf çalışma masasında çapraz V oluk
Ölçme aralığı ±0,5 mm, ±4 mm
Karar 00.017μm, 0.13μm Döner masa XOZ salınım açısı ±35°
Nispi hata 0.005FS Yüksek hassasiyetli çak (ihtiyaç duyulmaz) Silindirli çubuk ucunda küresel ölçüm veya kabalık ölçümü
Radius ölçüm hatası 0.02-0.1%
Kabalık ölçümü

Y yönünde hareket

platform (ihtimal)

 Üç boyutlu profil ölçümü için
Ölçme aralığı Ra0,01-10μm Rehber ray tipi Döner kılavuzu/Yünlü motor
Karar 1/65536 Hareket uzunluğu 100 mm
Kabalık ölçüm hatası % 2±nm Doğrusal doğruluk 2μm/100mm
Ölçülebilir parametreler GB3505'de belirtilen rulmanlar için profil, dalgalılık ve kabalık, eğrilik yarıçapı, oluk merkezi mesafe, kilit yüksekliği, konveksite, logaritmik eğri gibi özel parametreler,Top taban yüzeyi, oluk pozisyonu vb.
Donanım yapılandırması LCD, yazıcı, kabalık örneği, standart top
Yazılım platformu fonksiyonu Test edilen iş parçasının durumuna göre, otomatik olarak seçebilir, otomatik olarak düzeltebilir ve otomatik olarak analiz edebilir.Otomatik olarak iş parçasına dokunun, sensörü korumak, manuel veya otomatik olarak aralığı dönüştürmek, doğrudan elde edilen şekli ve çeşitli parametreleri görüntülemek ve sonra yazdırmak.Kullanıcının gereksinimlerine göre analiz ve işleme yazılımını artırabilir veya azaltabiliriz.
Dış boyut
