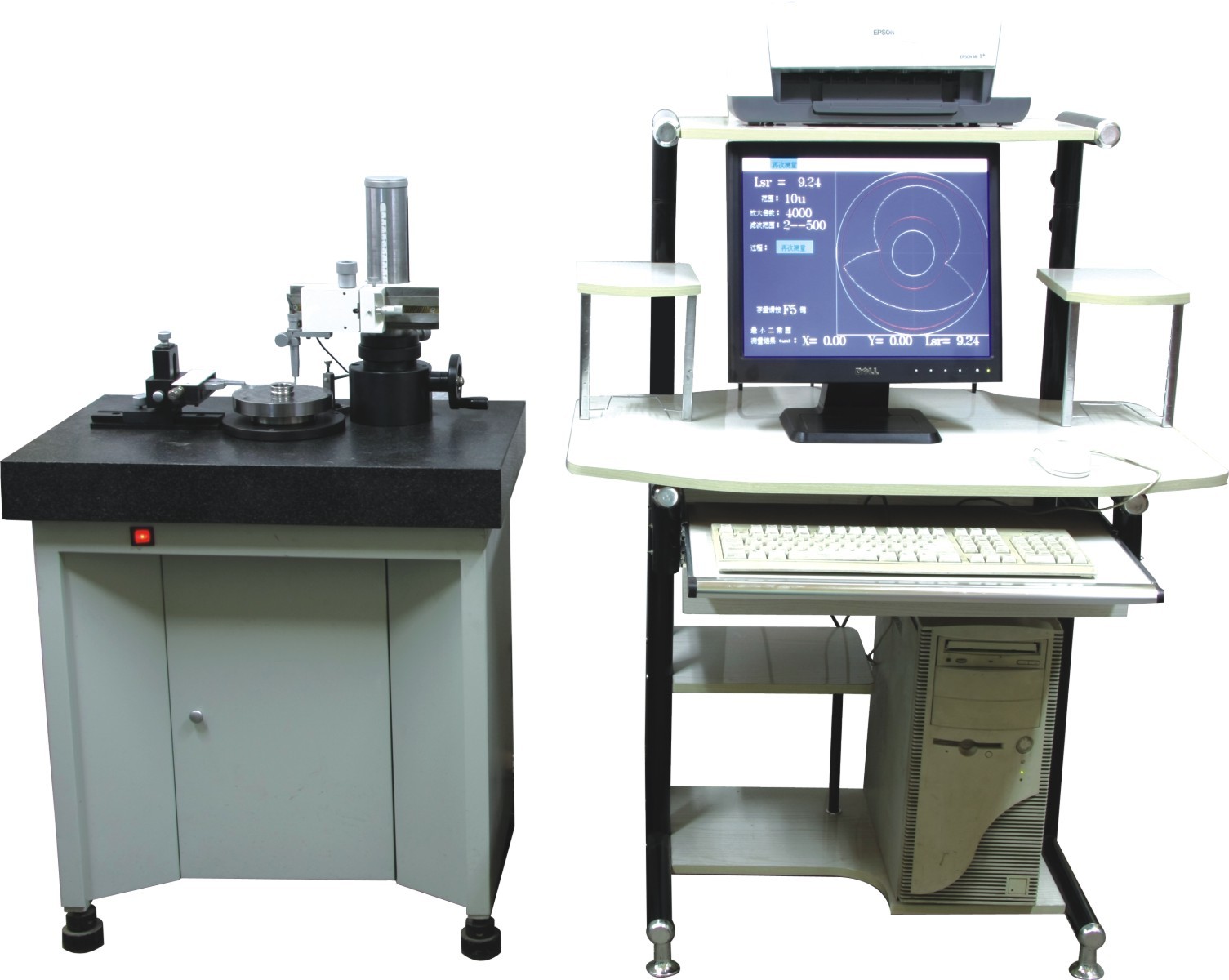

Y90 Yuvarlaklık Yer Yükleme Aracı Y9020G Top Yer Yükleme için

  • Y90 Roundness Bearing Measuring Instrument For Y9020G Ball Bearing
Menşe yeri Henan, Çin
Marka adı CAEC
Model numarası Y9020G
Min sipariş miktarı Bir set
Fiyat USD1-200 for one set
Ambalaj bilgileri İhracat için standart paket
Teslim süresi 1-7 gün
Yetenek temini Ayda 100 takım

Contact me for free samples and coupons.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
Ürün ayrıntıları
Vurgulamak

Yuvarlaklık Taşıyıcı Ölçüm Aracı

,

Y90 Yerçekimi Ölçüm Aracı

,

Y9020G rulman yuvarlaklığı ölçüm cihazı
Mesaj bırakın
Ürün Açıklaması

Y90 serisi Yüksek hızlı yuvarlaklık ölçüm cihazı



Ürün tanımıY90 serisi Yüksek hızlı yuvarlaklık ölçüm cihazı:

Yuvarlaklık, üretim kalitesinin önemli bir göstergesidir. rulman parçalarının yuvarlaklık değeri, işleme referansına ve dönme hassasiyetine, gürültüye, titreşimlere, yaşam beklentisine doğrudan etkisini gösterir.rulmanın montaj kalitesi.
Ölçme aralığı: iç çapı 5 - dış çapı 140, 200, 250, 300 mm.
Ölçme nesnesi: rulman halkası, çelik topu, rulo.



¢UygulamanınY90 serisi Yüksek hızlı yuvarlaklık ölçüm cihazı:

Ana olarak rulman işletmeleri için halka öğütme atölyesinin denetim odasında kullanılır.,Ekipmanın mevcut durumu ölçüm rakamına ve spektrum değerine göre değerlendirilebilir ve analiz edilebilir ve daha sonra işleme ekipmanı uygun olarak ayarlanabilir.



Y90 serisinin özellikleri Yüksek hızlı yuvarlaklık ölçüm cihazı:

Yüksek verimlilik:Motor hızı 60-115 r/dakikadır.

En hızlı ölçüm atışı parça başına 5-10s'e ulaşabilir.

Yüksek hassasiyet:döner referans olarak yüksek hassasiyetli hava yatağı ve sinyal alma unsuru olarak elektrikli sensör.

Havadan yüzen spindle doğruluğu:0.025 μm.

Genel ölçüm doğruluğu:0.05-0.08 μm.

Ölçülen yüzey koruması:Hem sonda hem de merkezleme teması ölçülen yüzeyi korumak için nilon malzemeden yapılmıştır.spektral bileşim belirlemesini ve makine ayarlamasını etkilemez.

Yüksek kararlılık:Araç normal bakım altında uzun süre ölçüm doğruluğunu korur.



“Specifications” (Specificasyonlar)- Ne?Y90 serisi Yüksek hızlı yuvarlaklık ölçüm cihazı:



Yüksek hızlı yuvarlaklık ölçüm cihazı Y9014G Y9020G Y9025G Y9030G
Ölçüm aralığı (mm) İç çapı >φ5 İç çapı> φ10 İç çapı> φ10 İç çapı> φ10
Dış çapı < φ140 Dış çapı <φ200 Dış çapı <φ250 Dış çapı <φ300
Çelik top kilidi: üç ölçüm bölümü φ5-φ10, φ10-φ25, φ25-φ40
Döner hızı 115r/min (50Hz) 60r/min (50Hz)
Verimlilik ölçümü 50-120 adet/saat Saatte 30-60 adet
Döner doğruluğu ±0,02μm
Sistem doğruluğu 0.08 μm
Karar 0.01 μm
Filtre 2-15, 2-50, 2-150, 2-500, 15-500, 15-250, 15-500
Büyütme 100, 200, 400, 800, 1000, 2000,4000, 8000, 10000, 20000, 40000, 80000
Değerlendirme yöntemi En küçük kare dairesi (LSC), En küçük bölge dairesi (MZC), En küçük çevre dairesi (MCC), En büyük yazılı dairesi (MIC)
Diğer fonksiyonlar Harmonik analiz, eğim analizi, grafik görüntüleme, baskı, veri depolama
Döner çalışma basıncı 0.4-0.43MPa
Havalandırma basıncı 0.45-0.6MPa
Çevre gereksinimleri Sıcaklık: 10-30°C Nitelikli nem:<85%
Güç gereksinimleri 400W; Değişen akım (AC) 220V±10%; 50HZ
Yedek parçalar Çelik top kilidi, iğne rulo için yüksek hassasiyetli çak, seramik top kilidi
Dış boyut Mekanik: 650*450*1100 Elektrik: 1000*560*1400
Standart bileşenler Sensörler (iki parça), Chuck masası (iki parça), Oval standart bileşenler (Kalibrasyon büyütme), Standart cam yarımküre (Standard sistem doğruluğu)
Ölçüm yazılımı Windows XP sistemi, CVI Geliştirme platformu, Özel ölçüm yazılımı
